物体色怎么测?物体色测量有哪几种方法?

  DOHO标准光源箱     |      2023-02-07

1997年,国家标准“GB/T 3979-1997 物体色的测量方法”颁布实施,它规定了颜色的测量方法,在1°~4°视场的范围内时,采用XYZ(CIE 1931 XYZ 标准色度学系统)色度系统的色度函数;当大于4°视场时采用X10Y10Z10系统(CIE 1964 补充色度学系统)的色度函数。本文对物体色的测量方法进行了简要的介绍。

分光测色仪

光谱光度测色法:

1.光谱光度计

用于测色的光谱光度计必须满足以下条件:

(1)波长范围一般为380~780nm,至少为400~700nm;

(2)通带半宽度:光谱光度计出射狭缝发出的辐射的通带半宽度一般不超过10nm;

(3)测光精度应在测光范围内满刻度时的0.5%以内;

(4)标准波长与实际仪器波长的偏离不超过0.5nm。

2.反射色的测量方法

光谱反射比的测量可以分为双光路测量法和单光路测量法。双光路测量法是指:使用双光路光谱光度计,参比光束窗口放置参比白板,将工作标准白板装在测量光束窗口,测量其光谱相应读数,由样品取代工作标准白板,测量出样品的光谱响应读数,按下式计算得出样品的光谱反射比值:

光谱反射比值

式中 ρ(λ)——样品的光谱反射比值;

 ρ0(λ)——工作标准白板的光谱反射比值;

r(λ)——样品的光谱响应读数;

r0(λ)——工作标准白板的光谱响应读数。

单光路测量法是指:使用单光路光谱光度计,分别测量出工作标准白板及样品的光谱相应读数r0(λ)及r(λ),并按样品的光谱反射比值计算出样品的光谱反射比 ρ(λ),为满足测量精度的要求,必要时,样品的光谱反射比 ρ(λ)可按下面线性修正公式计算:

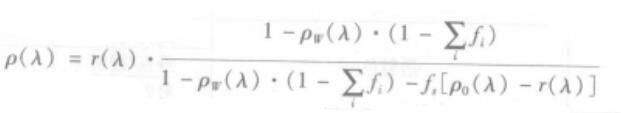

线性修正公式

式中:ρ0工作标准白板的光谱反射比;

ρw(λ)——积分球壁的0/d条件下的光谱反射比;

fi——积分球上第i个孔(占总面积)的百分比面积;

fs——样品孔的百分比面积。

3.透射色的测量方法

透射样品的光谱透射比测量,应以与样品相同厚度的空气层或参比液作标准进行比较测量。


色度计法:

1.色度计必须满足以下条件:用光电积分元件探测,系统的光谱灵敏度满足标准色度学系统中的色度函数,并能直接测量物体的三刺激值或三色坐标;对选择中灰的测量重复性应满足色差△E*ab≤0.4。色差按GB/T7921规定进行计算。

2.在测量反射色时,一般使用工作标准白板对仪器进行分度校准。当需要减少测量误差时,可采用与样品光谱反射比相近似的工作标准色板对仪器进行校准。工作标准色板的三刺激值应由光谱光度测色法测定,其照明和探测的几何条件,应与所使用的测色仪器测量条件一致。

3.测量透射色时,一般以空气层作为标准,按标准光源的三刺激值对仪器进行分度校准。当需要减少测量误差时,可采用与样品光谱透射比相近似的透射工作标准色板(或参比液),对仪器进行分度校准。透射工作标准色板的三刺激值应由光谱光度测色法测定,其照明和探测的几何条件应与所使用的测色仪器测量条件一致。
